北川 - 18/12/21(金) 16:33 - |
特集を拝見しましたが，以下の4点程不明点があり，ご確認いただきたく投稿いたします．
1. p.39「SDRで取り扱う信号は複素信号なので，正負両方の成分を持っています」とありますが，実信号も正負両方の成分を持ちますね?また，複素信号の中には解析信号のように正の周波数成分しか持たない信号（後述の図6.2下段など）もありますので，「複素信号なので，正負両方の成分を持つ」と書かれるのは違和感がありました．
2. p.40図4.3(b)の「複素信号に対してLPFはこのような正負対称の特性を持つ」とありますが，複素信号に限らず実信号に対しても同じと思います（LPFの係数は実数と仮定）．
3. p.56「変調前は実信号なので正の周波数のみが表示されています」とあり，図6.2上段が示されています．実信号であれば+1 kHzに対する-1 kHzの成分もあるはずですが，図6.2の上段はそれが表示されていないのですね?
4. 3.の続きで「変調後のスペクトラム見ると，不要な反対側の側波帯に漏れがある」と書かれていますが，これは漏れているのではなく，元からある側波帯（-1 kHz）の残留成分ではないでしょうか?

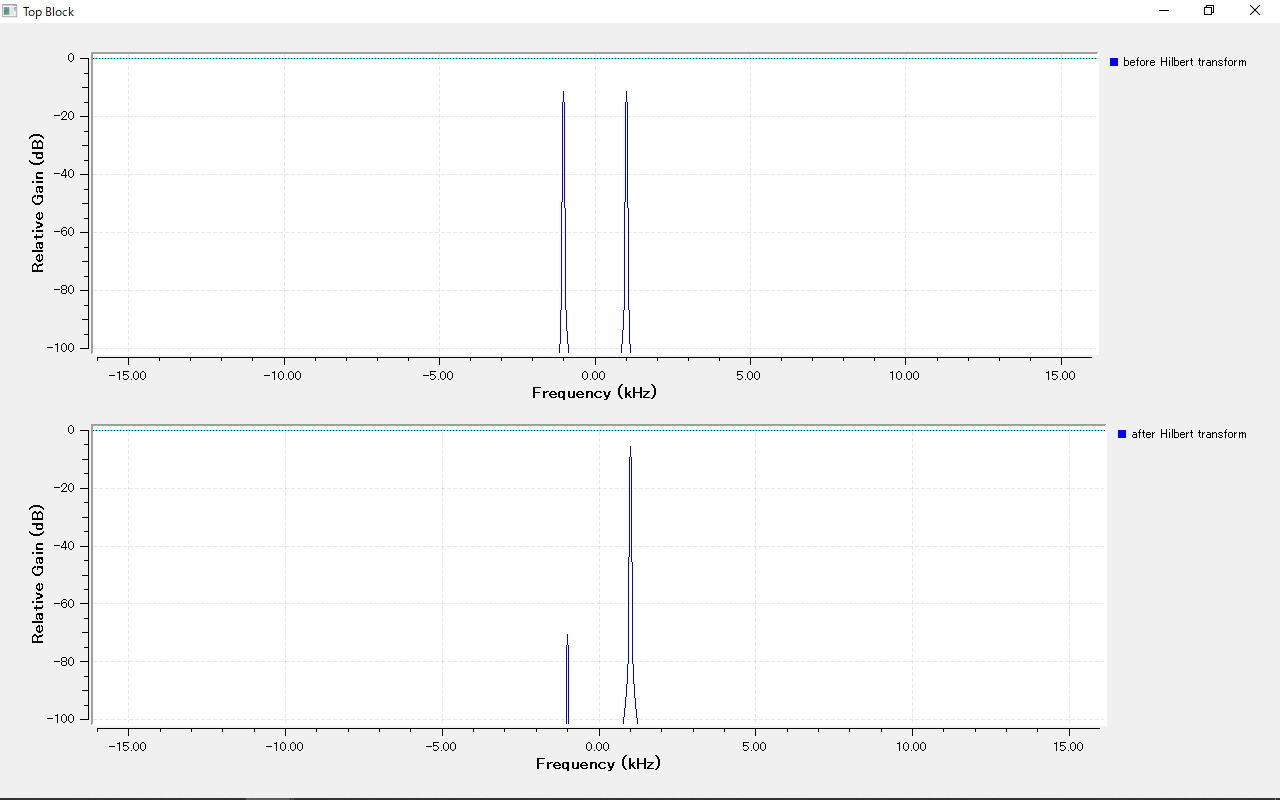

添付図面は図6.2について，GUIにWXではなくQTを使用した場合です（WXでもFFTの前にFloat To Complexのブロックを追加すると添付の上段と同じものになります）．
【596_hilbert.png : 15.9KB】
1. p.39「SDRで取り扱う信号は複素信号なので，正負両方の成分を持っています」とありますが，実信号も正負両方の成分を持ちますね?また，複素信号の中には解析信号のように正の周波数成分しか持たない信号（後述の図6.2下段など）もありますので，「複素信号なので，正負両方の成分を持つ」と書かれるのは違和感がありました．
2. p.40図4.3(b)の「複素信号に対してLPFはこのような正負対称の特性を持つ」とありますが，複素信号に限らず実信号に対しても同じと思います（LPFの係数は実数と仮定）．
3. p.56「変調前は実信号なので正の周波数のみが表示されています」とあり，図6.2上段が示されています．実信号であれば+1 kHzに対する-1 kHzの成分もあるはずですが，図6.2の上段はそれが表示されていないのですね?
4. 3.の続きで「変調後のスペクトラム見ると，不要な反対側の側波帯に漏れがある」と書かれていますが，これは漏れているのではなく，元からある側波帯（-1 kHz）の残留成分ではないでしょうか?
添付図面は図6.2について，GUIにWXではなくQTを使用した場合です（WXでもFFTの前にFloat To Complexのブロックを追加すると添付の上段と同じものになります）．
【596_hilbert.png : 15.9KB】
