Hiroyuki Naito - 18/12/29(土) 14:59 - |

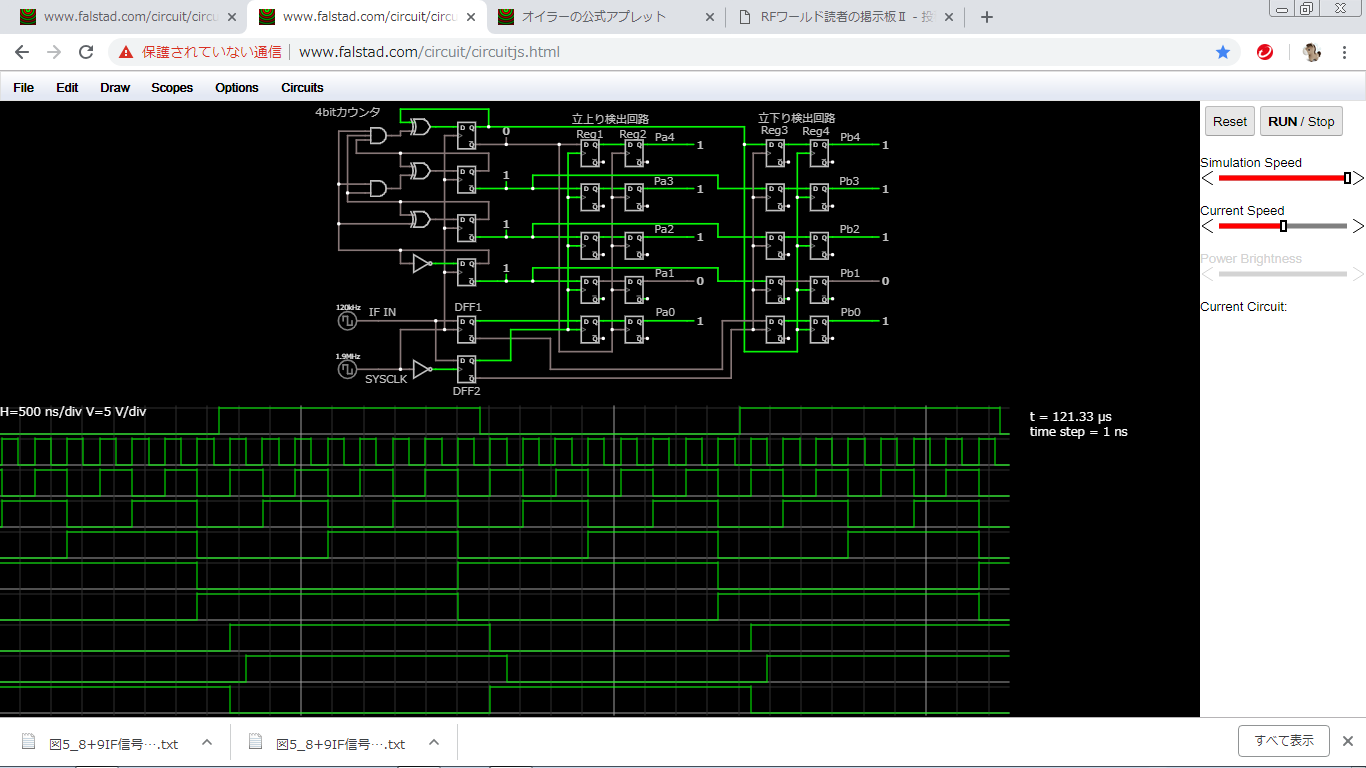

図5.8と図5.9の立上り/立下り検出回路を一つにまとめました。
IF_IN信号(120kHz)のPhase Offsetは-15°、Duty Cycleは50%に設定されている
ので、(Pa4,Pa3,Pa2,Pa1,Pa0)=(Pb4,Pb3,Pb2,Pb1,Pb0)=(1,1,1,0,1)となり
ます。
IF_IN信号をダブルクリックして、Duty Cycleを50%から変化させることで、立下り
の位相を1%あたり3.6°変えることができますので、お試しください。
タイミングチャートの信号は、図5.10にならって下記の順になっています。
IFIN
SYSCLK
Q0
Q1
Q2
Q3
~Q3
DFF1出力
DFF2出力
DFF1反転出力
【597_図5_8+図5_9IF信号の立上り／立下り検出回路.png : 86.8KB】
IF_IN信号(120kHz)のPhase Offsetは-15°、Duty Cycleは50%に設定されている
ので、(Pa4,Pa3,Pa2,Pa1,Pa0)=(Pb4,Pb3,Pb2,Pb1,Pb0)=(1,1,1,0,1)となり
ます。
IF_IN信号をダブルクリックして、Duty Cycleを50%から変化させることで、立下り
の位相を1%あたり3.6°変えることができますので、お試しください。
タイミングチャートの信号は、図5.10にならって下記の順になっています。
IFIN
SYSCLK
Q0
Q1
Q2
Q3
~Q3
DFF1出力
DFF2出力
DFF1反転出力
【597_図5_8+図5_9IF信号の立上り／立下り検出回路.png : 86.8KB】
