Hiroyuki Naito - 19/10/30(水) 16:25 - |
首記のWeb回路シミュレータは以前紹介したことがありますが、日々進化しているようで、いろいろなサンプル回路や便利なツールが追加されます。
http://www.falstad.com/circuit/circuitjs.html

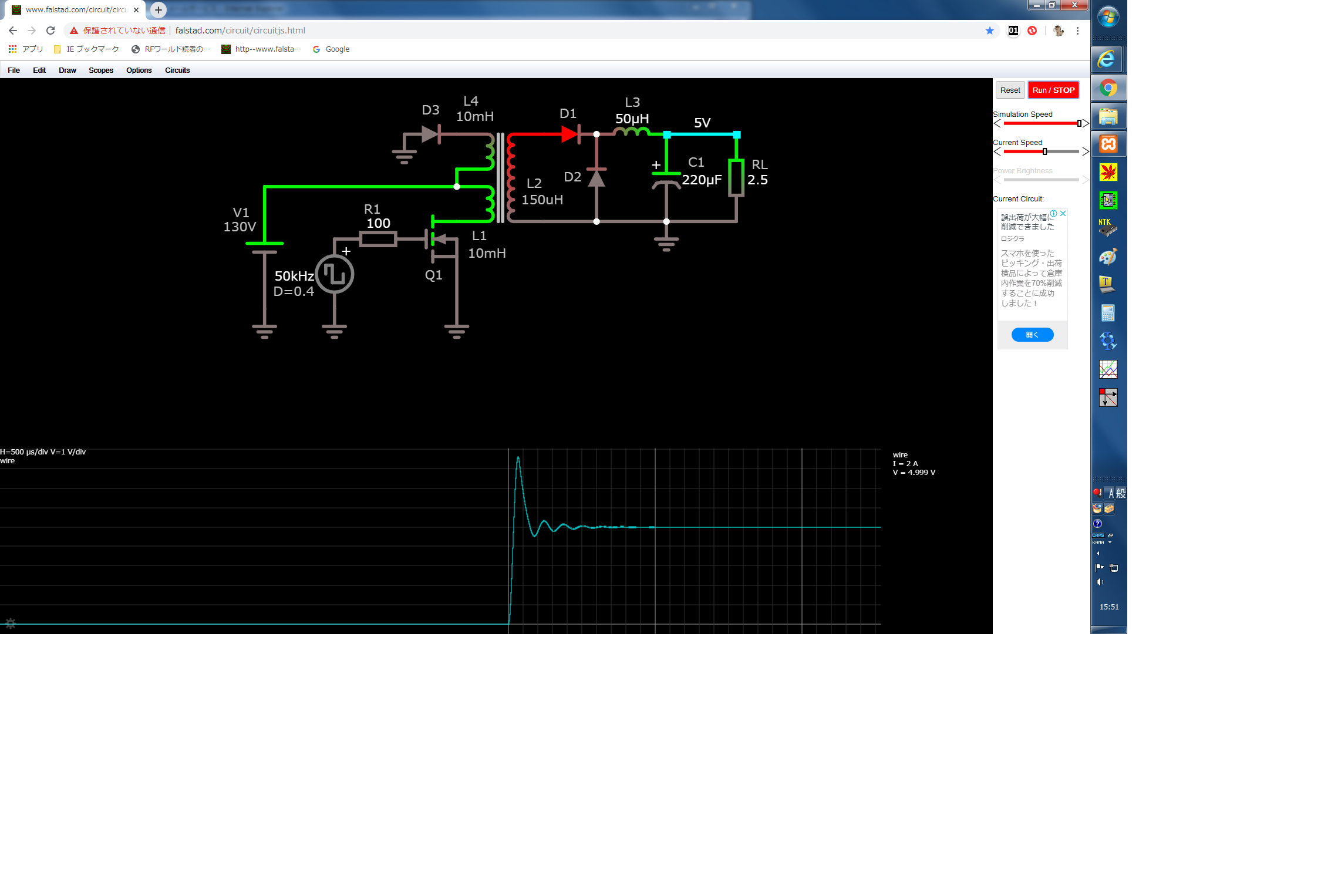

そんな中でCustom Transformerはよくできていて、3巻線や4巻線のトランスを簡単に作ることができます。「アナログ電子回路の基礎と入門｣(岡山努著)の167頁で紹介されていた1石フォワード形コンバータの基本回路も簡単に動作させることができました。回路ファイルとシミュレーションの様子を添付しましたので、興味のある方はご参照ください。
書籍で紹介されている回路などの動作を確認するには、とても便利なツールです。
【677_1石フォワード形コンバータ基本回路.png : 226.7KB】
http://www.falstad.com/circuit/circuitjs.html
そんな中でCustom Transformerはよくできていて、3巻線や4巻線のトランスを簡単に作ることができます。「アナログ電子回路の基礎と入門｣(岡山努著)の167頁で紹介されていた1石フォワード形コンバータの基本回路も簡単に動作させることができました。回路ファイルとシミュレーションの様子を添付しましたので、興味のある方はご参照ください。
書籍で紹介されている回路などの動作を確認するには、とても便利なツールです。
【677_1石フォワード形コンバータ基本回路.png : 226.7KB】
