Hiroyuki Naito - 19/4/26(金) 11:58 - |
お世話になります。
図6.12の減衰(1/2倍、1/4倍)回路をシミュレータで動作確認すると、
「絶対値処理した5ピット(正の値)を6ビットに拡張するときに、5ビットのMSB→6ビットのMSBとして、1/2倍あるいは1/4倍(1ビットあるいは2ビットシフト)して空いた上位ビットは先ほどのMSBで埋める」
という動作だと思うのですが、本文の説明では「負の数を2の補数で表しているとすると、～中略～ 符号ビットであるMSBの値を上に詰めながら桁をずらさないといけない」と説明されています。
絶対値処理された正の数と、2の補数表示の負数のシフト処理との関連がうまくつながりません。このあたりの考え方についてご教示をお願いいたします。

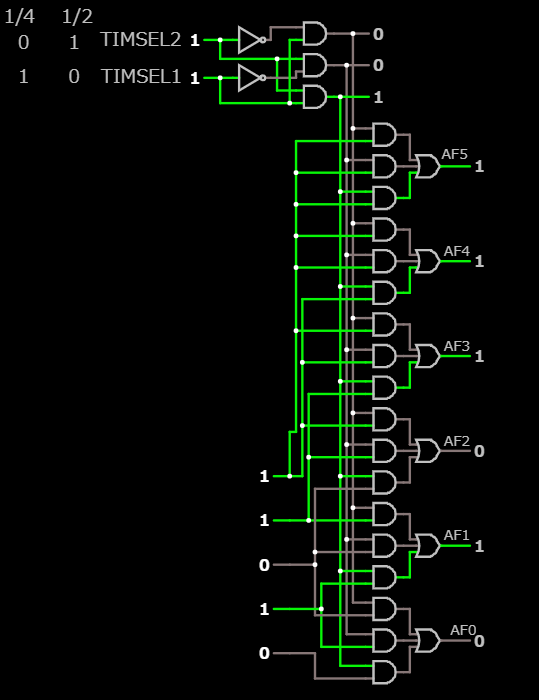

【648_図6_12の減衰回路.png : 27.3KB】
図6.12の減衰(1/2倍、1/4倍)回路をシミュレータで動作確認すると、
「絶対値処理した5ピット(正の値)を6ビットに拡張するときに、5ビットのMSB→6ビットのMSBとして、1/2倍あるいは1/4倍(1ビットあるいは2ビットシフト)して空いた上位ビットは先ほどのMSBで埋める」
という動作だと思うのですが、本文の説明では「負の数を2の補数で表しているとすると、～中略～ 符号ビットであるMSBの値を上に詰めながら桁をずらさないといけない」と説明されています。
絶対値処理された正の数と、2の補数表示の負数のシフト処理との関連がうまくつながりません。このあたりの考え方についてご教示をお願いいたします。
【648_図6_12の減衰回路.png : 27.3KB】
