editor - 13/1/19(土) 17:44 - |
千葉さん，書き込みありがとうございます．
▼千葉さん：
>画像の条件は、表示どうりです
>ACカップリングだと思います
>グラウンドは中心の位置になっています
承知しました．
>>(2)理想ダイオード回路の動作確認
>> 点Bに半波整流波形が現れれば正常と考えられます．
>確認しましたが、半波整流ではなく全波整流しか現れませんでした
すみません．私の理解が間違っていました．お詫び申し上げます．

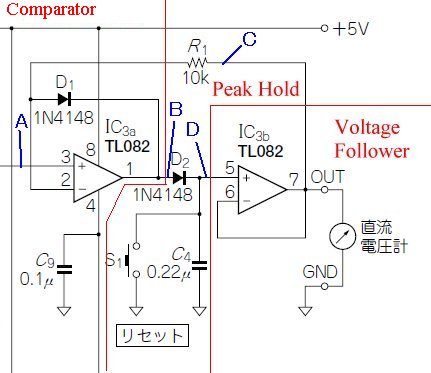

IC3aの回路は理想ダイオードではなく，コンパレータとして動作いたします．
IC3まわりの回路は，IC3a，D1，D2，IC3bでトラック＆ホールド動作型の
ピーク・ホールド回路を構成しています．
>>(3)ボルテージ・フォロワの動作確認
>点C、Dともに同じ波形が確認できました
（今のところ）ボルテージ・フォロワは正常に動作しているようですね．
>増幅の点については、数十倍～約百倍くらい増幅されています
>正確な値は確認できませんでしたが増幅はされていました
これも正常のようですね．
少し回り道ですが，確認のため下記を教えて頂けませんでしょうか？
番号は(11)からです．
(11)テストに使われた音叉の周波数は何Hzでしょうか？
動作波形にちょっと解せない点があるのでお尋ねします．
(12)ホールドコンデンサC4はフィルム・コンデンサを使われて
いるとのことですが，どのようなフィルムコンデンサを
お使いでしょうか？
現在ではマイラー・フィルム系（ポリエステル・フィルム，PETフィルム）が
一般的で，これは漏れ電流が少ないのでホールド用に適しています．
（現在は生産されていないはずですが）スチロール・コンデンサは吸湿によって漏れ電流が増えるので不適です．
(13)D1，D2，IC3には何をお使いでしょうか？回路図と同じ型名の
ダイオードやICをお使いでしょうか？それとも代替品をお使いでしょうか？
D2は特に逆方向リーク電流が影響します．高速スイッチング用の小信号シリコンダイオードなら他の品種でも代替可能ですが，ショットキーバリアやゲルマニューム・ダイオードは逆方向漏れ電流が多いので不適です．
IC3は入力バイアス電流が影響するのでFET入力が必須です．バイポーラ入力は不適です．
以上，よろしくお願い申し上げます．
【RFW05fig07-samplehold-3.jpg : 31.5KB】
▼千葉さん：
>画像の条件は、表示どうりです
>ACカップリングだと思います
>グラウンドは中心の位置になっています
承知しました．
>>(2)理想ダイオード回路の動作確認
>> 点Bに半波整流波形が現れれば正常と考えられます．
>確認しましたが、半波整流ではなく全波整流しか現れませんでした
すみません．私の理解が間違っていました．お詫び申し上げます．
IC3aの回路は理想ダイオードではなく，コンパレータとして動作いたします．
IC3まわりの回路は，IC3a，D1，D2，IC3bでトラック＆ホールド動作型の
ピーク・ホールド回路を構成しています．
>>(3)ボルテージ・フォロワの動作確認
>点C、Dともに同じ波形が確認できました
（今のところ）ボルテージ・フォロワは正常に動作しているようですね．
>増幅の点については、数十倍～約百倍くらい増幅されています
>正確な値は確認できませんでしたが増幅はされていました
これも正常のようですね．
少し回り道ですが，確認のため下記を教えて頂けませんでしょうか？
番号は(11)からです．
(11)テストに使われた音叉の周波数は何Hzでしょうか？
動作波形にちょっと解せない点があるのでお尋ねします．
(12)ホールドコンデンサC4はフィルム・コンデンサを使われて
いるとのことですが，どのようなフィルムコンデンサを
お使いでしょうか？
現在ではマイラー・フィルム系（ポリエステル・フィルム，PETフィルム）が
一般的で，これは漏れ電流が少ないのでホールド用に適しています．
（現在は生産されていないはずですが）スチロール・コンデンサは吸湿によって漏れ電流が増えるので不適です．
(13)D1，D2，IC3には何をお使いでしょうか？回路図と同じ型名の
ダイオードやICをお使いでしょうか？それとも代替品をお使いでしょうか？
D2は特に逆方向リーク電流が影響します．高速スイッチング用の小信号シリコンダイオードなら他の品種でも代替可能ですが，ショットキーバリアやゲルマニューム・ダイオードは逆方向漏れ電流が多いので不適です．
IC3は入力バイアス電流が影響するのでFET入力が必須です．バイポーラ入力は不適です．
以上，よろしくお願い申し上げます．
【RFW05fig07-samplehold-3.jpg : 31.5KB】
