takagi - 11/12/10(土) 15:39 - |
RFワールドNo.5にあるドップラーセンサを使ったスピードガンを製作したのですが、完成した回路に5Vの電圧をかけても、回路のどの部分からも正弦波しか出力されません。くわえてドップラーセンサも動体を検知している様子がありません。原因として考えられることはありますか？
ちなみに
IC1にLM358N
IC2にLM-3907M-8
IC3にTL082CP
IC4にADM660A
IC5にNJM2073
をつかっています。
スピーカーの部分を除いたものも作りましたが同じようになってしまいます。
わかる方がいらっしゃったらお答えいただけると幸いです。
ちなみに
IC1にLM358N
IC2にLM-3907M-8
IC3にTL082CP
IC4にADM660A
IC5にNJM2073
をつかっています。
スピーカーの部分を除いたものも作りましたが同じようになってしまいます。
わかる方がいらっしゃったらお答えいただけると幸いです。
698 hits
|

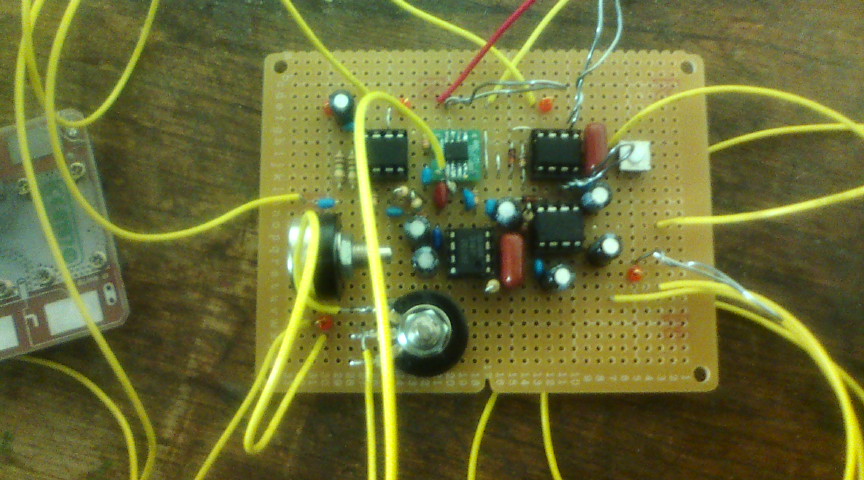

takagi - 11/12/10(土) 15:48 - |
512 hits
|
editor - 11/12/10(土) 18:17 - |
小誌「RFワールド」ご愛読ありがとうございます．
まず，別途ご質問いただいた件についてご回答申し上げます．
▼takagiさん：

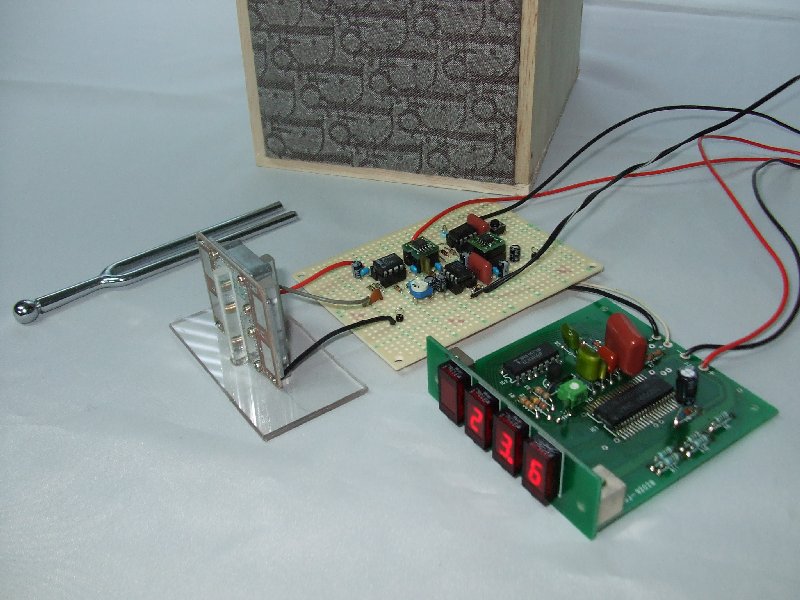

>一つ目は、p130の写真5のカラー写真はありますか？
写真を添付しました．
>二つ目は、p128の写真3、p131の写真5は回路のどの部分に接続して測定した波形か教えていただきたいです。
p.128の写真3は，図写真の中に説明してあるように
上側は「モジュール出力」，すなわちNJR4178JのIF出力ピン，
下側は「f-V変換出力」，すなわちLM2907M-8のピン4(OUTE)です．
p.131の「写真5」といわれるのは写真6のことですね？
これも写真に説明してあるように，
上側は「f-V変換出力」，すなわちLM2907M-8のピン4(OUTE)です．
下側は「ピーク・ホールド出力」，すなわちTL082のピン7です．
>三つ目は、p129の回路図において「TL082」と「ADM660」を
>それぞれ「TL082CP」「ADM660A」に置き換えて製作しても同じように動作しますか？
TL082CP：動作します．
ADM660A：たぶん動作します．＋5Vを通電した状態でGND（0V）とピン5の
電圧を測ってください．－5V付近ならば動作しています．
>四つ目は、回路が完成し5Vの電圧をかけても、回路のどの部分からも
>正弦波しか出力されません。
正弦波は，どのように観測されましたか？
観測された波形を添付してみてください．
「どの部分からも」となると，測定そのものが正しく行えておらず，
商用交流を観測している可能性があります．
>くわえてドップラーセンサも動体を検知した様子がありません。原因として考えられることはありますか？
原因はたくさん考えられます．
チェックの例：
(1)ICの向きやピン番号を間違えていないか？
(2)回路図どおりに配線できているか？
(3)＋5Vを通電し，消費電流と各部の電圧をチェックしてみる．
以上で，いかがでしょうか？
【RFW05-photo-05.jpg : 89.0KB】
まず，別途ご質問いただいた件についてご回答申し上げます．
▼takagiさん：
>一つ目は、p130の写真5のカラー写真はありますか？
写真を添付しました．
>二つ目は、p128の写真3、p131の写真5は回路のどの部分に接続して測定した波形か教えていただきたいです。
p.128の写真3は，図写真の中に説明してあるように
上側は「モジュール出力」，すなわちNJR4178JのIF出力ピン，
下側は「f-V変換出力」，すなわちLM2907M-8のピン4(OUTE)です．
p.131の「写真5」といわれるのは写真6のことですね？
これも写真に説明してあるように，
上側は「f-V変換出力」，すなわちLM2907M-8のピン4(OUTE)です．
下側は「ピーク・ホールド出力」，すなわちTL082のピン7です．
>三つ目は、p129の回路図において「TL082」と「ADM660」を
>それぞれ「TL082CP」「ADM660A」に置き換えて製作しても同じように動作しますか？
TL082CP：動作します．
ADM660A：たぶん動作します．＋5Vを通電した状態でGND（0V）とピン5の
電圧を測ってください．－5V付近ならば動作しています．
>四つ目は、回路が完成し5Vの電圧をかけても、回路のどの部分からも
>正弦波しか出力されません。
正弦波は，どのように観測されましたか？
観測された波形を添付してみてください．
「どの部分からも」となると，測定そのものが正しく行えておらず，
商用交流を観測している可能性があります．
>くわえてドップラーセンサも動体を検知した様子がありません。原因として考えられることはありますか？
原因はたくさん考えられます．
チェックの例：
(1)ICの向きやピン番号を間違えていないか？
(2)回路図どおりに配線できているか？
(3)＋5Vを通電し，消費電流と各部の電圧をチェックしてみる．
以上で，いかがでしょうか？
【RFW05-photo-05.jpg : 89.0KB】
664 hits
|
editor - 11/12/10(土) 18:36 - |
▼takagiさん：
>ちなみに
>IC1にLM358N
>IC2にLM-3907M-8
>IC3にTL082CP
>IC4にADM660A
>IC5にNJM2073
>をつかっています。
IC2はLM2907M-8のはずですが，お使いのICの型名は
正しいでしょうか？
>ちなみに
>IC1にLM358N
>IC2にLM-3907M-8
>IC3にTL082CP
>IC4にADM660A
>IC5にNJM2073
>をつかっています。
IC2はLM2907M-8のはずですが，お使いのICの型名は
正しいでしょうか？
467 hits
|
takagi - 11/12/13(火) 13:31 - |
お返事ありがとうございます。
> ADM660A：たぶん動作します．＋5Vを通電した状態でGND（0V）とピン5の
>電圧を測ってください．－5V付近ならば動作しています．
電圧を測ったところ-0.1V程しかありませんでした。
これは動作していないということですか？
よろしければ他に代わりになるICがあれば教えていただきたいです。
> 正弦波は，どのように観測されましたか？
> 観測された波形を添付してみてください．
> 「どの部分からも」となると，測定そのものが正しく行えておらず，
>商用交流を観測している可能性があります．

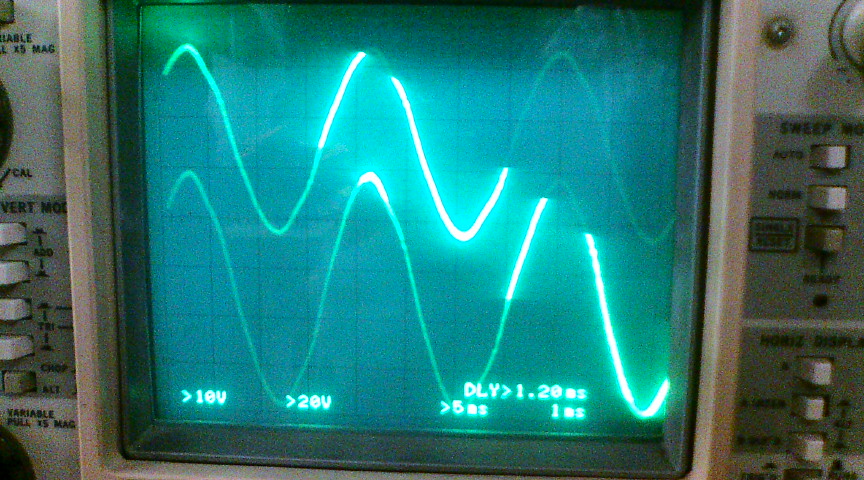

写真を添付しました。波形はIF出力とf-v変換出力を測ったものです。
ピークホールドも測りましたが、まったく同じでした。
確認しましたが、配線やピン番号等間違っている様子はありませんでした。
【20111212145431.jpg : 187.7KB】
> ADM660A：たぶん動作します．＋5Vを通電した状態でGND（0V）とピン5の
>電圧を測ってください．－5V付近ならば動作しています．
電圧を測ったところ-0.1V程しかありませんでした。
これは動作していないということですか？
よろしければ他に代わりになるICがあれば教えていただきたいです。
> 正弦波は，どのように観測されましたか？
> 観測された波形を添付してみてください．
> 「どの部分からも」となると，測定そのものが正しく行えておらず，
>商用交流を観測している可能性があります．
写真を添付しました。波形はIF出力とf-v変換出力を測ったものです。
ピークホールドも測りましたが、まったく同じでした。
確認しましたが、配線やピン番号等間違っている様子はありませんでした。
【20111212145431.jpg : 187.7KB】
666 hits
|
editor - 11/12/13(火) 16:27 - |
書き込みありがとうございます．
▼takagiさん：
>> ADM660A：たぶん動作します．＋5Vを通電した状態でGND（0V）とピン5の
>>電圧を測ってください．－5V付近ならば動作しています．
> 電圧を測ったところ-0.1V程しかありませんでした。
> これは動作していないということですか？
ICが正常に動作していないか，負荷が異常と考えられます．
このICは＋5Vから－5Vを生成しています．TL082で0V付近まで出力するためです．
電圧を測るのに使っているのは何でしょうか？DMMですか？それともアナログ・テスターでしょうか？
さて－5Vが出ない原因は次が考えられます：
(1)負荷が異常である
ADM660の出力を無負荷にして，＋5Vを供給し，ピン5とGND間の電圧を測ってください．
この場合，無負荷にするとは，ADM660のピン5からTL082のピン4への配線を一時的に切断することを意味します．
－5Vが出ているならADM660による電圧インバータは（とりあえず）正常と考えられます．
(2)ADM660まわりの回路が間違っている
誤配線をもう一度チェックしてみてください．とくにC15は負電圧を扱う
ので極性が逆になっています．C12の極性もチェックしてください．
＋5Vを通電した状態でADM660のピン8には何Vがかかっていますか？
(3)ADM660まわりの部品が不適切である
C12とC15は何を使っていますか？アルミ電解コンデンサですか？
(4)周辺部品が壊れている．
コンデンサの容量をチェックするツールをお持ちなら
C12とC15の容量を測ってみてください．でも，アルミ電解ならば
壊れている可能性は低いでしょう．
(5)ADM660が壊れている．
チェック(1)で－5Vが出てくればADM660は壊れていません．
もしも無負荷かつ回路も正常なのに－5Vが出てこないなら
ADM660を疑ってみましょう．ICの向きを間違えると簡単に
壊れると思いますが，向きを間違えていないなら簡単には
壊れないはずです．
> よろしければ他に代わりになるICがあれば教えていただきたいです。
ADM660は，マキシムのMAX660のセカンドソースだったと思います．
MAX660でも差し替え可能なはずです．
（余談ながらMAX660はインターシルのICL7660の改良品です．）
以上，まずはADM660による電圧インバータをチェックしてみてください．
▼takagiさん：
>> ADM660A：たぶん動作します．＋5Vを通電した状態でGND（0V）とピン5の
>>電圧を測ってください．－5V付近ならば動作しています．
> 電圧を測ったところ-0.1V程しかありませんでした。
> これは動作していないということですか？
ICが正常に動作していないか，負荷が異常と考えられます．
このICは＋5Vから－5Vを生成しています．TL082で0V付近まで出力するためです．
電圧を測るのに使っているのは何でしょうか？DMMですか？それともアナログ・テスターでしょうか？
さて－5Vが出ない原因は次が考えられます：
(1)負荷が異常である
ADM660の出力を無負荷にして，＋5Vを供給し，ピン5とGND間の電圧を測ってください．
この場合，無負荷にするとは，ADM660のピン5からTL082のピン4への配線を一時的に切断することを意味します．
－5Vが出ているならADM660による電圧インバータは（とりあえず）正常と考えられます．
(2)ADM660まわりの回路が間違っている
誤配線をもう一度チェックしてみてください．とくにC15は負電圧を扱う
ので極性が逆になっています．C12の極性もチェックしてください．
＋5Vを通電した状態でADM660のピン8には何Vがかかっていますか？
(3)ADM660まわりの部品が不適切である
C12とC15は何を使っていますか？アルミ電解コンデンサですか？
(4)周辺部品が壊れている．
コンデンサの容量をチェックするツールをお持ちなら
C12とC15の容量を測ってみてください．でも，アルミ電解ならば
壊れている可能性は低いでしょう．
(5)ADM660が壊れている．
チェック(1)で－5Vが出てくればADM660は壊れていません．
もしも無負荷かつ回路も正常なのに－5Vが出てこないなら
ADM660を疑ってみましょう．ICの向きを間違えると簡単に
壊れると思いますが，向きを間違えていないなら簡単には
壊れないはずです．
> よろしければ他に代わりになるICがあれば教えていただきたいです。
ADM660は，マキシムのMAX660のセカンドソースだったと思います．
MAX660でも差し替え可能なはずです．
（余談ながらMAX660はインターシルのICL7660の改良品です．）
以上，まずはADM660による電圧インバータをチェックしてみてください．
708 hits
|
editor - 11/12/13(火) 16:38 - |
▼takagiさん：
> 写真を添付しました。波形はIF出力とf-v変換出力を測ったものです。
> ピークホールドも測りましたが、まったく同じでした。
(1)写真から周期4msの波形が観測されていますね．周波数250Hzですが，
なにか思い当たりませんか？
(2)これは何V/div.で観測されていますか？
画面のリードアウト表示からは，とんでもない値の電圧レンジで
観測されているように見えますけれど…？
(3)オシロスコープのプローブのグラウンド側リードは，回路
のグラウンド（0V）に接続していますか？
(4)＋5Vの直流電源には何をお使いでしょうか？
> 写真を添付しました。波形はIF出力とf-v変換出力を測ったものです。
> ピークホールドも測りましたが、まったく同じでした。
(1)写真から周期4msの波形が観測されていますね．周波数250Hzですが，
なにか思い当たりませんか？
(2)これは何V/div.で観測されていますか？
画面のリードアウト表示からは，とんでもない値の電圧レンジで
観測されているように見えますけれど…？
(3)オシロスコープのプローブのグラウンド側リードは，回路
のグラウンド（0V）に接続していますか？
(4)＋5Vの直流電源には何をお使いでしょうか？
720 hits
|
takagi - 11/12/16(金) 15:09 - |
▼editorさん：
AD660Aの5ピンのところで-5V出ました。
どうやら配線が間違っていたようです。
AD660Aの5ピンのところで-5V出ました。
どうやら配線が間違っていたようです。
758 hits
|
takagi - 11/12/16(金) 15:39 - |
▼editorさん：
>(3)オシロスコープのプローブのグラウンド側リードは，回路
>のグラウンド（0V）に接続していますか？
どうやらグランドにしっかり接続されていなかったようです。
接続しなおしてからは正弦波は出なくなり、IF出力の波形はモジュールに手をかざすと反応しましたが
反応がとても小さく、5mV/divでもほんの少し動いたのが見えるくらいです。
また、f-v変換やピークホールドの波形は反応がありませんでした。
>(4)＋5Vの直流電源には何をお使いでしょうか？
KENWOODの15V電源です。
あとよろしければ、RFワールドNO.5、p129の写真４のカラー写真をいただきたいです。
>(3)オシロスコープのプローブのグラウンド側リードは，回路
>のグラウンド（0V）に接続していますか？
どうやらグランドにしっかり接続されていなかったようです。
接続しなおしてからは正弦波は出なくなり、IF出力の波形はモジュールに手をかざすと反応しましたが
反応がとても小さく、5mV/divでもほんの少し動いたのが見えるくらいです。
また、f-v変換やピークホールドの波形は反応がありませんでした。
>(4)＋5Vの直流電源には何をお使いでしょうか？
KENWOODの15V電源です。
あとよろしければ、RFワールドNO.5、p129の写真４のカラー写真をいただきたいです。
774 hits
|
editor - 11/12/18(日) 17:26 - |
書き込みありがとうございます．
▼takagiさん：
>接続しなおしてからは正弦波は出なくなり、IF出力の波形はモジュールに手をかざすと反応しましたが
>反応がとても小さく、5mV/divでもほんの少し動いたのが見えるくらいです。
モジュールのIF出力信号の振幅は，対象物のレーダー断面積(RCS)に
比例します．またIF出力信号の周波数は対象物の速度に比例します．
振幅が小さいのは掌のRCSが小さかったせいかもしれません．
大きなRCSを期待できる金属板などをかざしてみてはどうでしょうか？
たとえIF出力が小さくともLM358（左側）出力では，100倍増幅
した出力が得られるはずです．

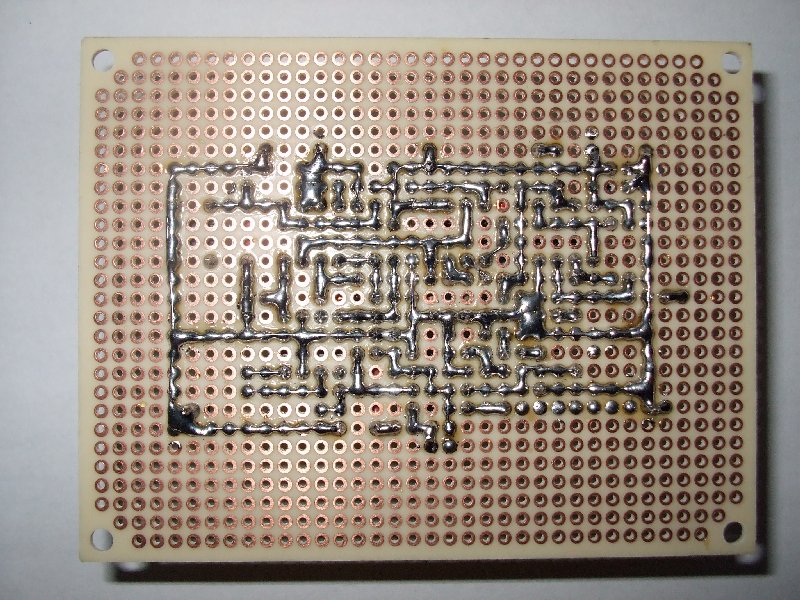

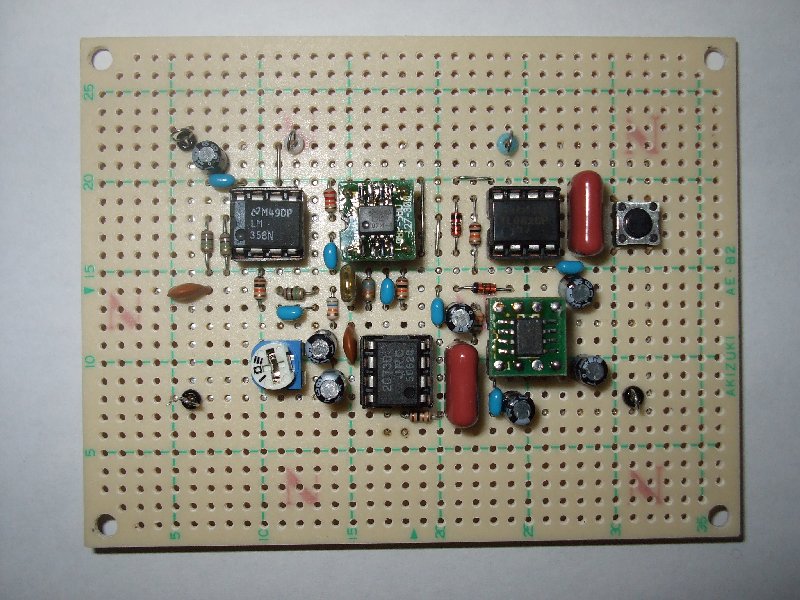

>あとよろしければ、RFワールドNO.5、p129の写真４のカラー写真をいただきたいです。
写真を添付します．
【photo4a-w800.jpg : 123.0KB】
【photo4b-w800.jpg : 165.0KB】
▼takagiさん：
>接続しなおしてからは正弦波は出なくなり、IF出力の波形はモジュールに手をかざすと反応しましたが
>反応がとても小さく、5mV/divでもほんの少し動いたのが見えるくらいです。
モジュールのIF出力信号の振幅は，対象物のレーダー断面積(RCS)に
比例します．またIF出力信号の周波数は対象物の速度に比例します．
振幅が小さいのは掌のRCSが小さかったせいかもしれません．
大きなRCSを期待できる金属板などをかざしてみてはどうでしょうか？
たとえIF出力が小さくともLM358（左側）出力では，100倍増幅
した出力が得られるはずです．
>あとよろしければ、RFワールドNO.5、p129の写真４のカラー写真をいただきたいです。
写真を添付します．
【photo4a-w800.jpg : 123.0KB】
【photo4b-w800.jpg : 165.0KB】
1,044 hits
|
takagi - 11/12/20(火) 15:04 - |
▼editorさん：
書き込みありがとうございます．
仰るとおり、LM358で波形が増幅されて出ていました。
今度はf-v変換の部分で、RFワールドNo5のP128の写真３のようにはっきりと波形が出ません。直線の波形がわずかに動く程度です。ICは新品なのでおそらくICの不具合ではないと思います。f-v変換の７ピンにテスターを当てると、検知しているときには、電圧は変化するものなのですか？
あと、ピークホールドについてですが、リセットはしっかりと動作しています。波形はf-v変換と同様です。
原因がわからないので教えていただけると幸いです。
書き込みありがとうございます．
仰るとおり、LM358で波形が増幅されて出ていました。
今度はf-v変換の部分で、RFワールドNo5のP128の写真３のようにはっきりと波形が出ません。直線の波形がわずかに動く程度です。ICは新品なのでおそらくICの不具合ではないと思います。f-v変換の７ピンにテスターを当てると、検知しているときには、電圧は変化するものなのですか？
あと、ピークホールドについてですが、リセットはしっかりと動作しています。波形はf-v変換と同様です。
原因がわからないので教えていただけると幸いです。
1,081 hits
|
takagi - 11/12/21(水) 14:39 - |
▼editorさん：
どうやらLM2970M-8の2ピンとC7が繋がっていなかったらしく、つなげなおしたら正常に動作し、写真3の波形も出ました。
ピークホールドは、ホールドされずに徐々に下がっていく状態ですが、同じ質問をされている方がいらっしゃるので、そちらを参考にさせていただきます。
今まで何度も質問に答えていただき、本当にありがとうございました。
どうやらLM2970M-8の2ピンとC7が繋がっていなかったらしく、つなげなおしたら正常に動作し、写真3の波形も出ました。
ピークホールドは、ホールドされずに徐々に下がっていく状態ですが、同じ質問をされている方がいらっしゃるので、そちらを参考にさせていただきます。
今まで何度も質問に答えていただき、本当にありがとうございました。
1,123 hits
|
editor - 11/12/21(水) 17:30 - |
▼takagiさん：
>どうやらLM2970M-8の2ピンとC7が繋がっていなかったらしく、つなげなおしたら正常に動作し、写真3の波形も出ました。
うまく動作したようで，よかったですね(^^)
>ピークホールドは、ホールドされずに徐々に下がっていく状態ですが、同じ質問をされている方がいらっしゃるので、そちらを参考にさせていただきます。
はい，よろしくお願いします．
>今まで何度も質問に答えていただき、本当にありがとうございました。
こちらこそ，あれこれ勉強させていただきました．
今後とも小誌ご愛読のほど，よろしくお願い申しあげます．
>どうやらLM2970M-8の2ピンとC7が繋がっていなかったらしく、つなげなおしたら正常に動作し、写真3の波形も出ました。
うまく動作したようで，よかったですね(^^)
>ピークホールドは、ホールドされずに徐々に下がっていく状態ですが、同じ質問をされている方がいらっしゃるので、そちらを参考にさせていただきます。
はい，よろしくお願いします．
>今まで何度も質問に答えていただき、本当にありがとうございました。
こちらこそ，あれこれ勉強させていただきました．
今後とも小誌ご愛読のほど，よろしくお願い申しあげます．
