簡易ベクトル・ネットワーク・アナライザ“DZV-1”のご注文フォーム
(DZV-1はziVNAuのケース入り完成品です.)
現在の状況はステータス・ボード3をご覧ください.

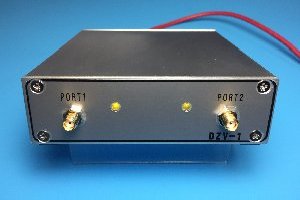

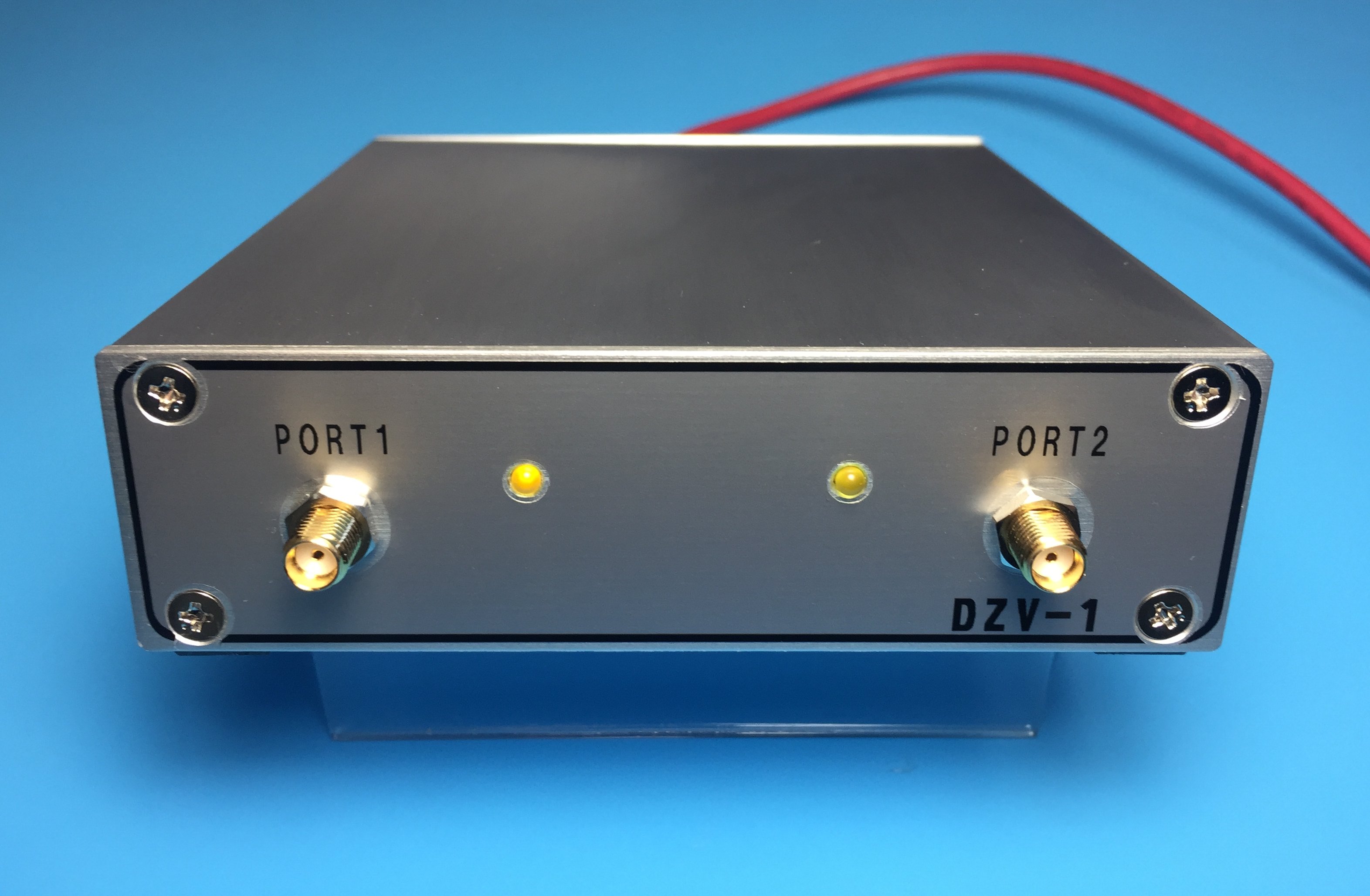

DZV-1のフロント・パネル

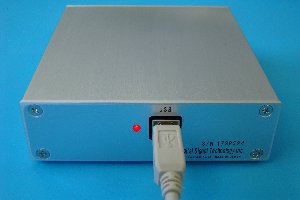

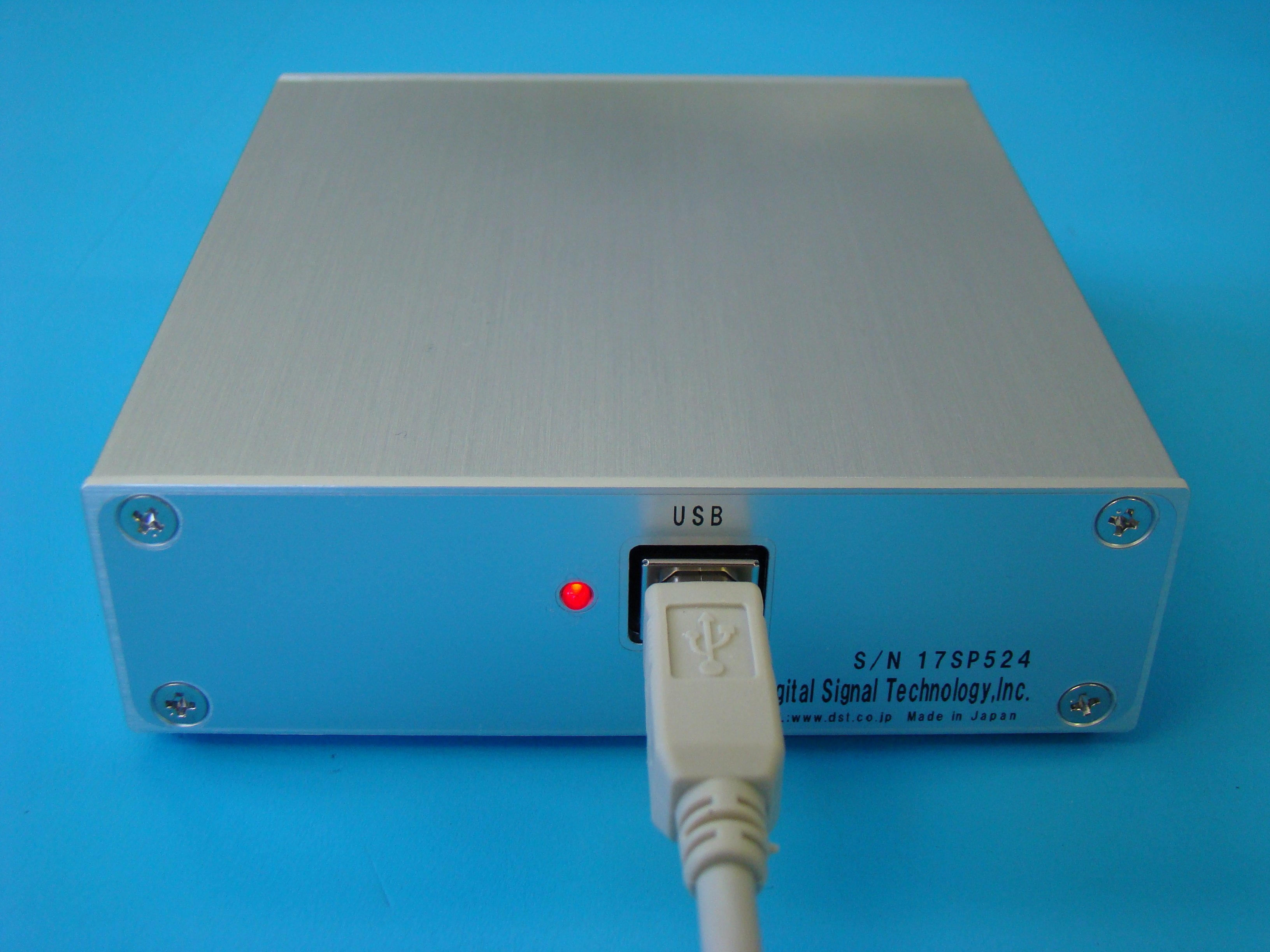

DZV-1のリア・パネル

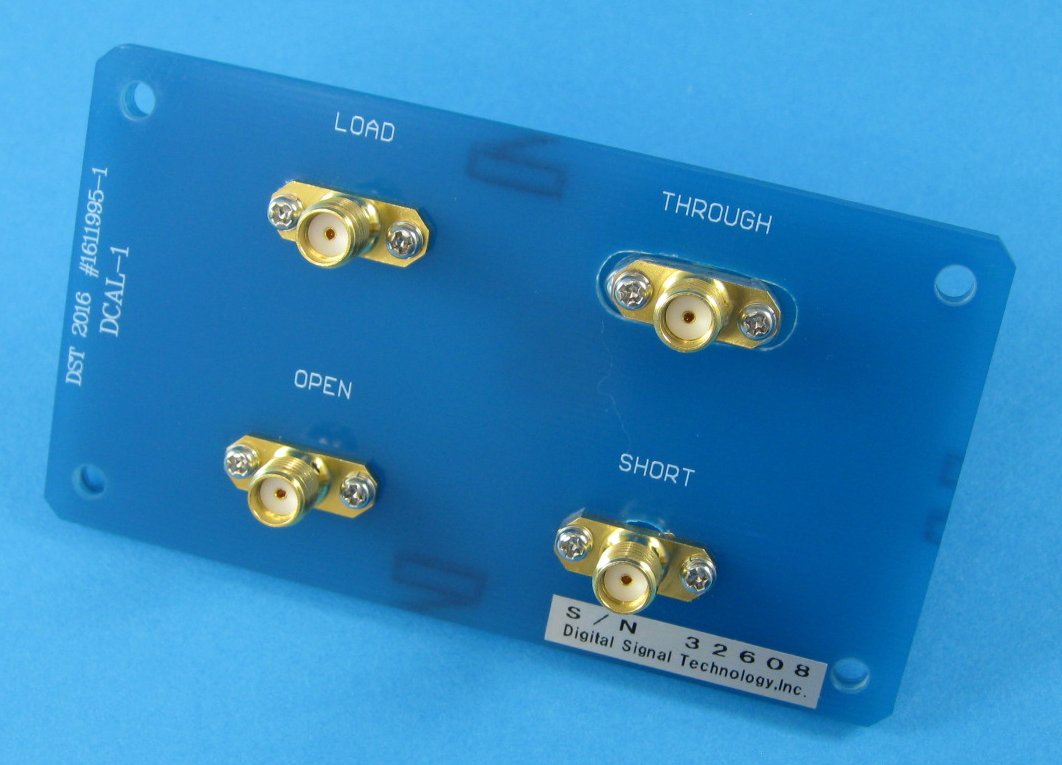

DCAL-1のフロント・パネル

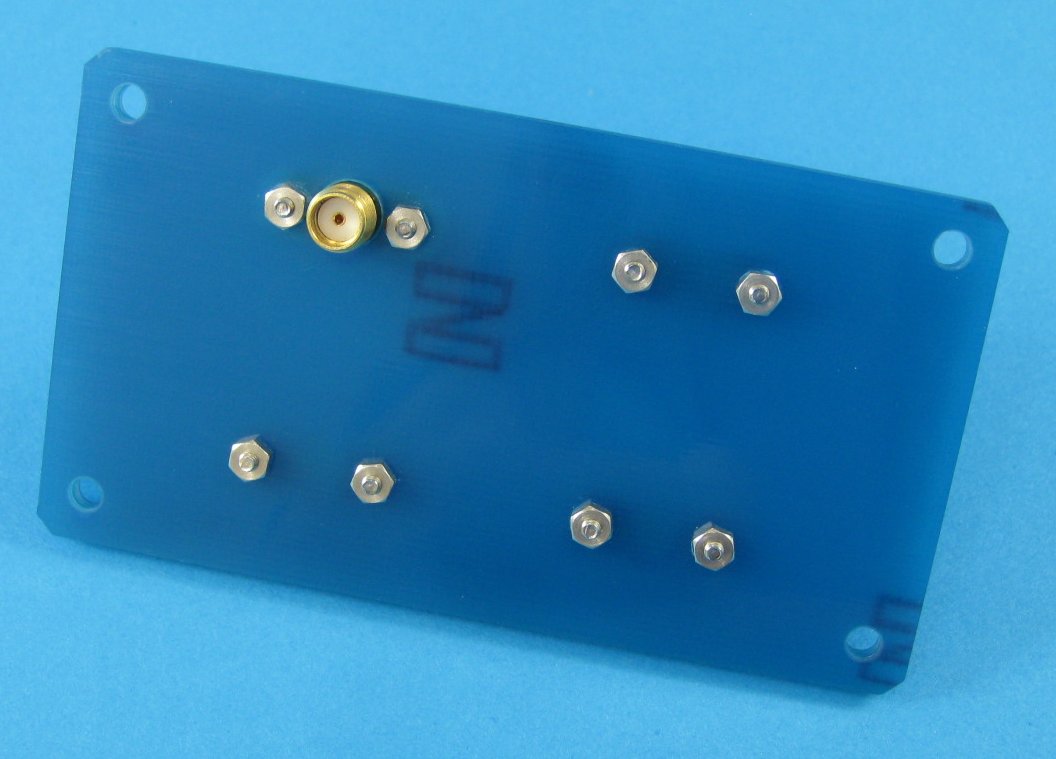

DCAL-1のリア・パネル
販売条件ご承諾のお願い
「簡易ベクトル・ネットワーク・アナライザDZV-1」は,筆者のご厚意および(株)ディエステクノロジー社のご協力により,希望者へ販売するものです.
 販売者はCQ出版(株)ではなく,(株)ディエステクノロジー社です.代金のお振り込み先も(株)ディエステクノロジー社でございます.
  • 本体(DZV-1)価格:56,160円(税込み,送料別)
    • 簡易CALキット(DCAL-1)は別売です.
    • 概略仕様は次の通りです.詳細は「RFワールドNo.35特集」をご覧ください.
      • 測定周波数範囲:100k〜500MHz
      • ダイナミック・レンジ:約75dB(@100k〜200MHz),約50dB@500MHz
      • RFスイッチを内蔵しているのでケーブルをつなぎ直すことなくS11S12S21S22を測定可能
      • 通過特性(伝達特性),VSWR(電圧定在波比),GDT(群遅延時間),リターンロス(反射特性)などをグラフ形式およびスミスチャート形式で表示可能
      • ワイヤレス電力伝送用として,kQ積,最大伝達効率などをグラフ形式で表示可能
      • 操作はキーサイト社8753Dに類似
      • SパラメータはTouchStone形式で読み書き可能
      • ポート・エクステンション機能により基準面を移動可能
      • その他:簡易スペアナ機能,簡易SG機能など
      • 消費電流は約310mA(待機),約430mA(測定時)
    • 動作用プログラム一式は,ここからダウンロードしてください.下記は動作画面の例です:

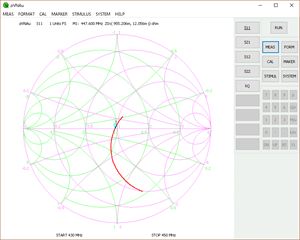

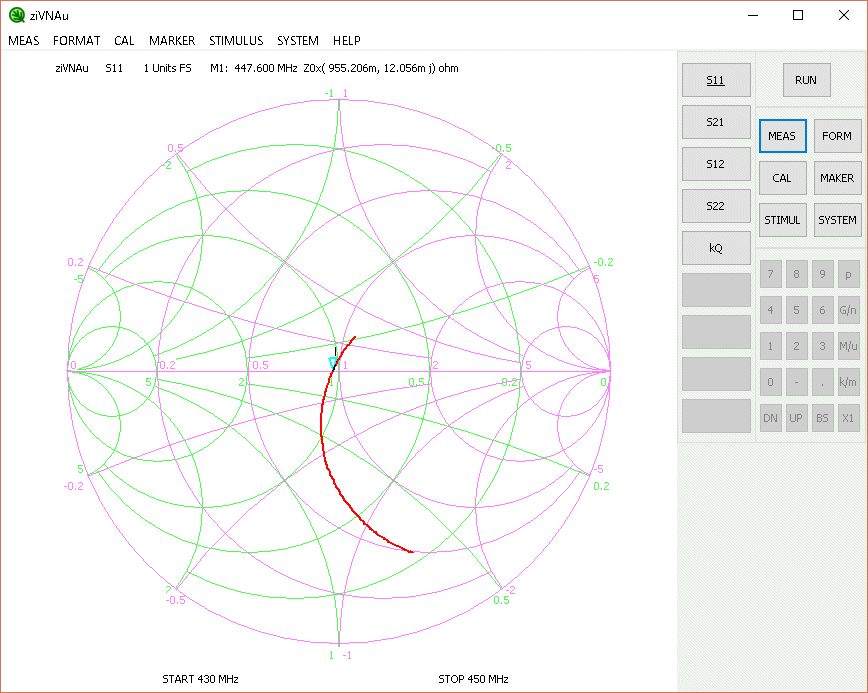

      S11の測定画面例

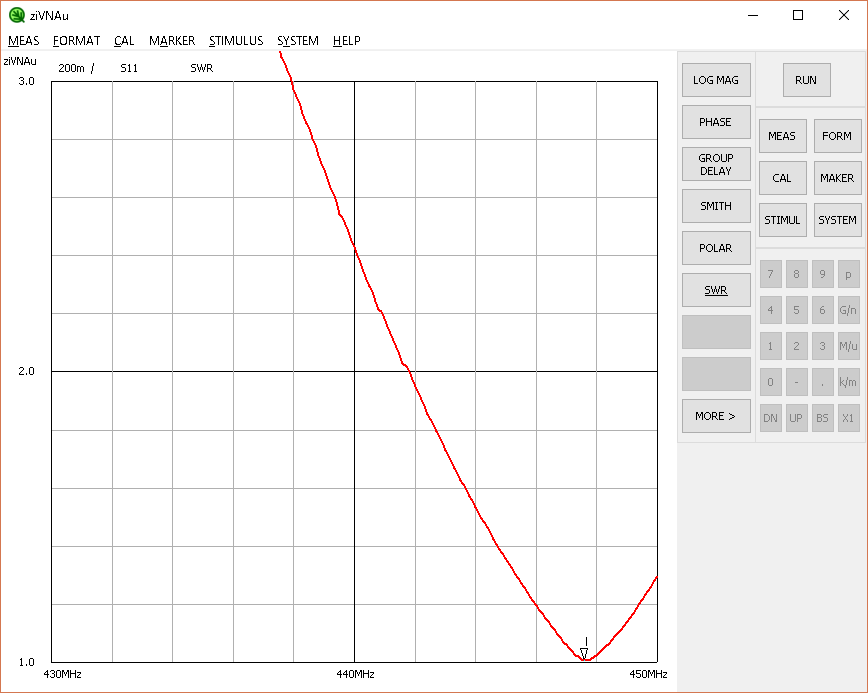

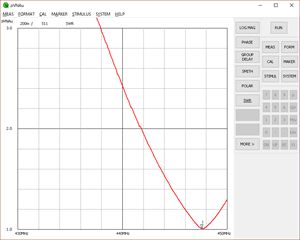

      SWRの測定画面例
    • 本機はRF部を含む動作が正常であることを全数検査済みです.Windowsパソコンにデバイス・ドライバとPCアプリ(ziVNAu.exe)をインストールし,USB2.0ポートに接続すれば動作します.「RFワールド」No.35特集の第5章をご覧ください.
    • USBケーブルは付属しています.(一端がシリーズAプラグで,他端がシリーズBプラグ)
    • 電源はUSBバス・パワーです.別途用意する必要はありません.
    • 本機の内部基板は,当該記事で紹介した回路図やプリント・パターンと一部異なる場合がございます.改良などのためであり,基本機能や特性に変更はございません.
    • CALキット(標準器)は別売です.CALキットがなくとも動作しますが,VNAの基本的な校正にはCALキットが必須です.必要に応じて別売の「簡易CALキット(DCAL-1)」をご購入いただくか,市販品をご用意いただくか,あるいはご自身で製作してください.
    • 本基板を使用する上で別途用意していただくものは下記です:
      • Windows 7以降(7,8,8.1,10)の32bitまたは64bit版が動作しているパソコン
      • 何らかのCALキット(別売の簡易CALキット,市販CALキット,自作CALキットなど)
      • CALキットやDUTを接続するための良質な同軸ケーブル(両端または一端にSMAコネクタ付き)
      • CALキットやDUTを接続するための中継アダプタ (SMAオス-SMAオス中継アダプタなど)

  • 簡易CALキット(DCAL-1)価格:16,200円(税込み,送料別)
    • 本体と同時購入の場合も同じ価格です.

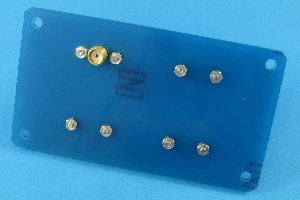

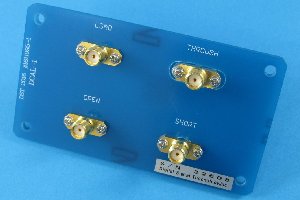

    • 簡易CALキットにはOpen,Short,Load,Thruの各標準器が含まれます.上の写真をご覧ください.
    • 簡易CALキットがなくとも動作しますが,VNAの基本的な校正には,なんらかのCALキットが必須です.市販品や自作品でも代用できます.
    • DCAL-1の仕様は下表をご覧ください.実測データ例は,市販VNAを純正E-CALを使って自動校正して,DCAL-1の各標準器を測った参考値です.(ziVNAuによる実測データではありません.)
      項目仕様備考
      コネクタSMAメス
      周波数範囲DC〜3GHzOpen,Short,Load,Thru
      Open標準器のインピーダンス(Z)Z≧10kΩ(typ.)@50MHz
      Z≧4kΩ(typ.)@500MHz
      Z≧2kΩ(typ.)@3GHz
      実測データ例 S11スミスチャート
      Short標準器のインピーダンス(Z)Z≦140mΩ(typ.)@50MHz
      Z≦300mΩ(typ.)@500MHz
      Z≦400mΩ(typ.)@3GHz
      実測データ例 S11スミスチャート
      Load標準器のS11(リターン・ロス)S11=55dB(typ.)@50MHz
      S11=55dB(typ.)@500MHz
      S11=40dB(typ.)@3GHz
      実測データ例 S11グラフS11スミスチャート
      Thru標準器のS21(伝達ロス)S21≦0.005dB(typ.)@50MHz
      S21≦0.01dB(typ.)@500MHz
      S21≦0.035dB(typ.)@3GHz
      実測データ例 S21グラフ
      外形寸法約90×50mm台座部分の寸法

  • 送料について
    • 総額が21,600円(税込)を超える場合
      • 九州および沖縄地方以外は送料無料
      • 九州地方は送料1,620円(税込),沖縄地方は送料2,160円(税込)
    • 総額が21,600円(税込)以下の場合
      • 九州および沖縄地方以外は送料1,080円(税込)
      • 九州地方は送料1,620円(税込),沖縄地方は送料2,160円(税込)

  • お支払いは銀行振り込みでお願いします
    • お支払い方法は「銀行振り込み」のみです.整理の都合上,これ以外のお支払い方法には対応いたしかねます.
    • 恐れ入りますが,振り込み手数料はご負担ください.
    • 振り込み先は「ご注文」の後でe-mailにてご案内いたします.
    • 領収書は発行いたしません.領収書が必要な場合は,銀行ATMから振り込むときに発行される「振り込み明細書」をご利用ください.
    • 法人(会社や組織や学校など)でご購入される場合,「請求書」を発行いたします.このページの下にある該当欄からリクエストしてください.
    • 請求書によって代金後払いでご購入される場合,支払い条件は「月末締め,翌月末までに銀行振り込み」とさせていただきます.
    • いったんお振り込みいただいた代金は,理由の如何を問わず,ご返金いたしかねますので,ご了承ください.

  • ご注文から発送までの手順
    • このページの下部にある「ご注文」フォームからお申し込みいただくと,即座にe-mailにて「ご注文の控え」を返信いたします.
    • 送料や消費税を含む金額を記した「見積書」を作成してメールでご連絡いたします.
    • 見積書に記載された代金を指定された銀行口座へ振り込んでいただきます.
    • 振り込んだ旨を「振り込み連絡フォーム」からご連絡いただきます.「振り込み連絡フォーム」のURLは「ご注文」の控えメールに記載しております.
    • ご入金を確認したら,メールにてご返信を差し上げます.このメールに「納期(予定)」を記載いたします.
    • 下記はご注文から商品受け取りまでの手順です.「黄色」がお客様の作業です.
    ご注文
    フォームで
    送信する
    ご注文の
    控えメール
    (自動)
    見積書
    メール
    (手動)
    お振込振込連絡
    フォームで
    入金ご連絡
    振込連絡
    の控えメール
    (自動)
    ご入金確認
    メール
    (手動)
    商品
    受け取り
  • 納期の目安など
    • 納期は,在庫がある場合は1週間ほどです.在庫切れの場合,数週間お待ちいただくことがあります.
    • 納期(予定)は,上記の「ご入金確認メール」に記載いたします.

  • お問い合わせについて
    • 個人情報を含まない質問は,掲示板にて対応いたします.
    • 個人情報を含む質問は,こちらからどうぞ.

  • 個人情報の扱い
     ご入力いただいたお客様の個人情報は,CQ出版株式会社と株式会社ディエステクノロジー社に通知されます.

<RFワールド編集部>

◆ご注文フォーム◆
以下の * 印は必須項目
お名前:
 *
フリガナ:
 * 全角カタカナでお願いします
個人/法人:
個人 法人(会社,組織,学校など) *
会社名や組織名:
(個人の場合は記入不要)
部署名など:
(個人の場合は記入不要)
E-mail:
 *
E-mail:
 * 念のため再入力
Yahooメール,hotmailなどのフリーメールだと,メールが消失することがあります.
メールが不達だったために生じた機会逸失の責任は負いかねます.あらかじめご了承ください.
電話番号:
 * 基本的にはe-mailでご連絡いたします
郵便番号:
 * 半角で123-4567形式
送付先:
* 都道府県名
送付先情報1:
 * 市区町村名と番地
送付先情報2:
 建物名や部屋番号
送付先情報3:
 その他
DZV-1 ご注文数:
* DCAL-1だけのご注文ならば「0」を選択してください.
簡易CALキット
DCAL-1 ご注文数:
* DCAL-1が不要ならば「0」を選択してください.
請求書:
不要 必要
請求書の発行は,法人(会社,組織,学校など)のご購入に限らせていただきます.
書類の宛名が上記の「お名前」や「会社名」と違う場合は,下記のコメント欄にご記入ください.
コメント
(任意)
画像認証:
(右の数字を入力)
  投稿キー

送信すると,ご入力いただいたe-mailアドレスへご注文の控えを自動返信いたします.
ご注文の控えメールが届かない場合はこちらからお問い合わせください.
メールの疎通試験ツールをここにご用意いたしました.ドメインrf-world.comとの疎通試験にご利用ください.

現在の申し込み数:

■ステータス・ボード3 (現在の状態と更新の記録)

2022年11月30日:受注継続中のお知らせ
(1) 在庫がございます.納期は約1週間です.ご注文はお早めにどうぞ.

2018年2月28日:在庫回復のお知らせ
(1) 在庫がございます.納期は約1週間です.ご注文はお早めにどうぞ.

2018年1月31日:在庫状況のお知らせ
(1) 製造が遅れておりまして申し訳ございません.製品は工場から2月16日ごろ入荷予定です.すでに受注済みのぶんは,工場からの入荷後に順次発送いたします.
 新規受注分の納期は2月第4週を見込んでおります.早めの入手をご希望の場合は,早めのご注文をおすすめします.

2017年12月26日:在庫切れのお知らせ
(1) 一時的に在庫切れとなっております.再入荷は2018年1月末の予定です.受注は継続しております.

2017年11月21日:
(1) 内容を更新しました.

2017年5月16日:
(1) このフォームを公開しました.

(2) DZV-1発売中です.在庫がございますので即納可能です.

2017年5月9日:
(1) このフォームを設置しました.
